"Das Viech" pur
ohne Korrekturnetzwerk
Bauvorschlag von ©Berndt Burghard , "cyburgs".
Expohornlautsprecher (ca. 29*110*50 cm, B*H*T)
link zum Viech-thread im Hifi Forum
link zu Viech Bauplänen (pdf 419 KB)
Beschreibung auch in Klang + Ton 6/2005
Die ungezähmte Urversion des "Viechs"
nichts für Leisehörer
KIT "Viech" pur für 115,00 Euro besteht aus :
2 * Breitbandlautsprecher Beyma 8AG/N 8 Ohm1 * Noppenschaumstoff 50*100*2 cm
1 * Packung Dämmmaterial Sonofil( 2 Matten)
2 * Anschlußterminal AF105 ( vergoldete Polklemmen)
1 * 4 m Lautsprecherkabel 2,5 mm², rot/schwarz
1 * Dichtungsband, selbstklebend, 2*5 mm
1 * Schraubenset 5/23 mm schwarz mit Einschlagmutter für 8AG/N
8 * Holzschraube 4/20 mm schwarz für AF105
"Das Viech"
mit Korrekturnetzwerk von "doctormase".
KIT "Viech" für 125,00 Euro besteht aus :
2 * Breitbandlautsprecher Beyma 8AG/N 8Ohm2 * Widerstand 2,2 Ohm MOX 10 Watt
2 * Kondensator 8,2 µF 250V MKP
2 * Induktivität 0,33 mH 1,0 mm Drahtstärke
1 * Noppenschaumstoff 50*100*2 cm
1 * Packung Dämmmaterial Sonofil( 2 Matten)
2 * Anschlußterminal AF105 ( vergoldete Polklemmen)
1 * 4 m Lautsprecherkabel 2,5 mm², rot/schwarz
1 * Dichtungsband, selbstklebend, 2*5 mm
1 * Schraubenset 5/23 mm schwarz mit Einschlagmutter für 8AG/N
8 * Holzschraube 4/20 mm schwarz für AF105
"Das Viech" Si1100
mit Alternativbestückung Sica LP208.38/1100bessere Linearität im Bassbereich und besserer Hochtonbereich
auf ein Korrekturnetzwerk kann verzichtet werden
schwarz = Beyma 8AG/N 8 Ohm , rot = Sica LP208.38/1100 8 Ohm
bei 1W/1m, Freifeld
Viech mit Sica -thread im Hifi Forum
KIT " Viech" Si1100 für 150,00 Euro besteht aus :
2 * Breitbandlautsprecher Sica LP208.38/1100 8 Ohm1 * Noppenschaumstoff 50*100*2 cm
1 * Packung Dämmmaterial Sonofil( 2 Matten)
2 * Anschlußterminal AF105 ( vergoldete Polklemmen)
1 * 4 m Lautsprecherkabel 2,5 mm², rot/schwarz
1 * Dichtungsband, selbstklebend, 2*5 mm
8 * Schrauben 5/23 mm schwarz mit Einschlagmutter für Sica
8 * Holzschraube 4/20 mm schwarz für AF105
Der Korb des Sica ist geringfügig größer als beim Beyma
208 mm Außendurchmesser und die Einbauöffnung ist 183 mm
"Das Viech" Si426
mit Alternativbestückung Sica LP208.38/426kräftiger im Bassbereich und tonal ausgewogener
auf ein Korrekturnetzwerk kann verzichtet werden

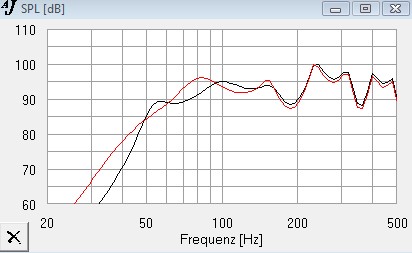

schwarz = Beyma 8AG/N 8 Ohm , rot = Sica LP208.38/426 4 Ohm
bei 1W/1m, Freifeld
bei gleicher Eingangsspannung ist der Sica (4 ohm) 3 dB lauter
Viech mit Sica -thread im Hifi Forum
KIT " Viech" Si426 für 115,00 Euro besteht aus :
2 * Breitbandlautsprecher Sica LP208.38/426 4 Ohm1 * Noppenschaumstoff 50*100*2 cm
1 * Packung Dämmmaterial Sonofil( 2 Matten)
2 * Anschlußterminal AF105 ( vergoldete Polklemmen)
1 * 4 m Lautsprecherkabel 2,5 mm², rot/schwarz
1 * Dichtungsband, selbstklebend, 2*5 mm
8 * Schrauben 5/23 mm schwarz mit Einschlagmutter für Sica
8 * Holzschraube 4/20 mm schwarz für AF105
Der Korb des Sica ist geringfügig größer als beim Beyma
208 mm Außendurchmesser und die Einbauöffnung ist 183 mm
"Das Viech" Si280
ja, auch der kleinere 16cm Sica läuft sehr gut im "Viech" Hornbessere Linearität im Bassbereich und leiser in Mitten und Höhen
dadurch auch gut mit geringerer Lautstärke anhörbar
auf ein Korrekturnetzwerk kann verzichtet werden

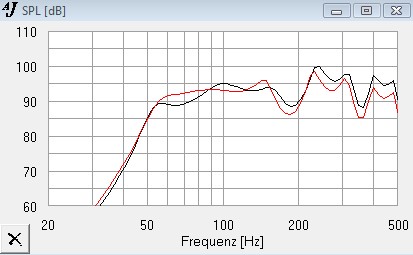

schwarz = Beyma 8AG/N 8 Ohm , rot = Sica LP165.25/280 4 Ohm
bei 1W/1m, Freifeld
bei gleicher Eingangsspannung ist der Sica (4 ohm) 3 dB lauter
KIT " Viech" Si280 für 75,00 Euro besteht aus :
2 * Breitbandlautsprecher Sica LP165.25/280 4 Ohm1 * Noppenschaumstoff 50*100*2 cm
1 * Packung Dämmmaterial Sonofil( 2 Matten)
2 * Anschlußterminal AF105 ( vergoldete Polklemmen)
1 * 4 m Lautsprecherkabel 2,5 mm², rot/schwarz
1 * Dichtungsband, selbstklebend, 2*5 mm
8 * Schrauben 5/23 mm schwarz mit Einschlagmutter für Sica
8 * Holzschraube 4/20 mm schwarz für AF105
Eine Verringerung der Horninnenbreite von 25cm auf 15 cm ist
laut AJ Simulation mit dem Sica LP165.25/280 durchaus möglich.
ein Aufbau der Innenteiler aus MDF-,Dämmfaserplattensandwich reduziert die Wiedergabe von Mitten und Höhen aus dem Hornmund,
eine Nutzung der kleinen Dreieckskammer hinter dem 1. Teiler als Helmholtzresonator ( 4 cm Loch) glättet den Bereich um 250 Hz etwas.
